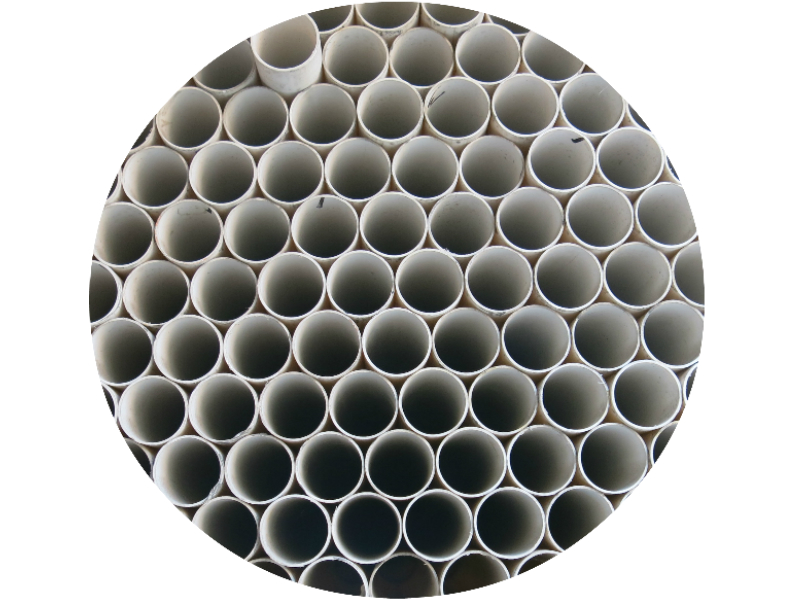

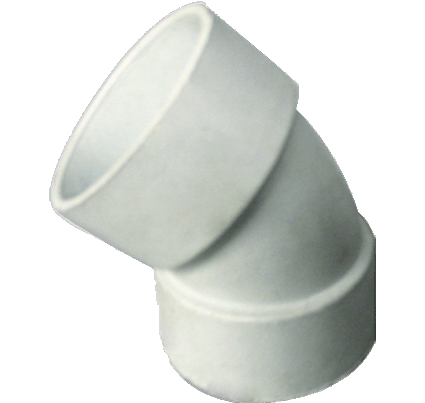

TUBERÍA Y CONEXIONES
PVC SI y SM
La tubería de PVC se puede clasificar según el Sistema de dimensionamiento, la presión de trabajo y el tipo de unión que posee. La base de esta clasificación es el tipo de sistema que se usa, ya sea Serie Inglesa o Serie Métrica.
Serie Inglesa (SI)
Se basa en tuberías cuyas especificaciones originales son de EE.UU. normalmente de la American Society for Testing and Materials (ASTM - Asociación Americana para Pruebas y Materiales-). Una característica importante es que el diámetro nominal (DN) no corresponde al diámetro externo (DE) ni al diámetro interno (DI). Mantiene constante el DE para los diferentes espesores de pared (e), por lo que el diseño del tubo se basa en esta característica. Se mide en pulgadas y pueden ser expresadas además en milímetros.
Serie Métrica (SM)
Las especificaciones originales para este tipo de tubería proceden de la International Standars Organization (ISO - Organización Internacional de Normas-). En este caso el DN corresponde al DE. Al igual que la tubería de Serie Inglesa mantiene constante el DE a diferentes espesores de pared según la presión nominal. Se mide en milímetros.
Los diámetros de los dos tipos de tuberías no coinciden dimensionalmente por lo que no se pueden hacer uniones directamente, sino mediante el uso de una transición. Es muy común por ejemplo utilizar piezas adaptadoras para la unión de tuberías milimétricas a válvulas del sistema ingles.
